客户案例

产品分类

小美超声波细胞破碎机破碎氧化体粉末解决团聚可行性实验报告

作者：小美超声点击数:2194 更新日期：2022-04-29

　　1.目的:拟测试超声波细胞破碎机破碎的效果。
　　
　　2.测试对象：小美超声波细胞破碎机，型号为XM-1000T。
　　
　　3.测试方法：测试功率为40%，超声时间为15min。溶液配比：5wt.%的六偏磷酸钠溶液20ml+40ml纯水或纯水60ml。测试粉末质量为0.5g。为减少液体温度过高，超声过程烧杯浸在大约200ml的水中，烧杯外的水面与烧杯内水面接近。粒度测试所用激光粒度仪为马尔文3000，测试方法为湿法，采用溶剂为水。
　　
　　4.测试内容：铁氧体粉末通过该仪器分散后进行粒度检测，如果多次测量平均粒度结果稳定在50nm则表示效果正常。
　　
　　5.测试结果。
　　
　　5.1未用破碎仪的测试结果
　　
　　根据图1和表1，未用破碎仪的平均粒径的平均值为1.55μm。并且8次测试结果很稳定，具有检测稳定。未加入表面活性剂的粉末具有很强的团聚倾向，存在超声后粉末立即重新团聚。
　　

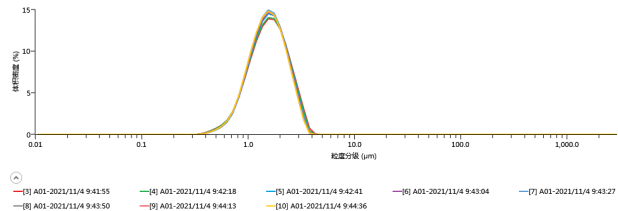

　　图1. 未用破碎的粒径分布图

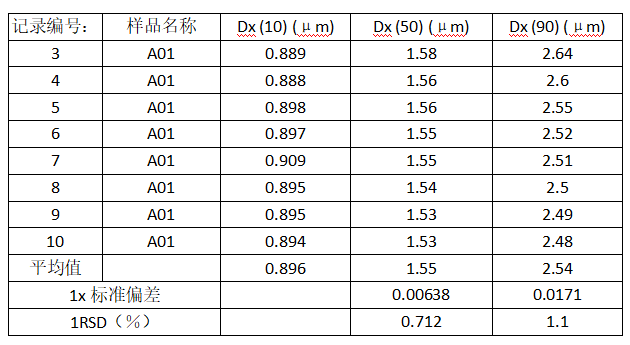

　　表1. 未用破碎的粒径统计结果
　　
　　5.2加用破碎仪破碎测试结果
　　
　　根据图2和表2。加用超声破碎仪破碎的粉末的平均粒径的平均值为62.3nm，远远小于第一次没用破碎的粒径。统计结果较稳定，但是图2中的粒径分布出现双峰。粉末实际分布就是如此，但是统一值为二分之一峰面积对应的粒径。
　　

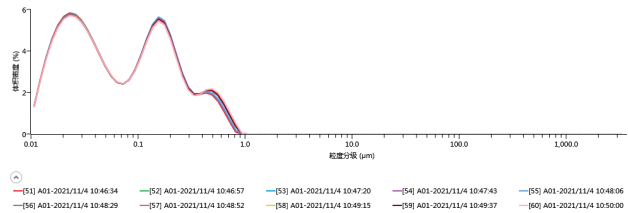

　　图2. 破碎后的粒径分布图
　　

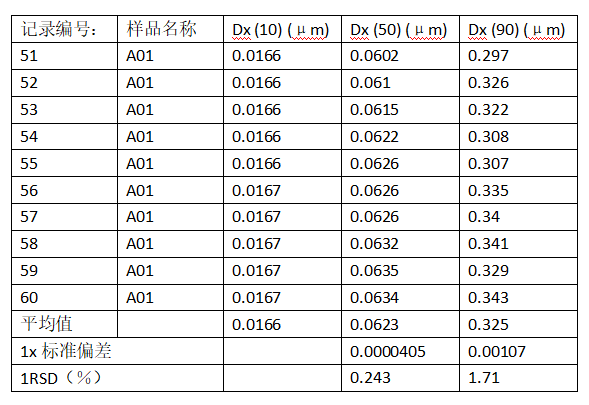

　　表2. 破碎后的粒径统计结果
　　
　　5.3结果分析
　　
　　未超声得到的平均粒径为1.5μm，而加入超声得到的粉末平均粒径为63nm。首先结果值已经达到目的要求。此外，两个相差巨大的结果值也说明超声具有非常显著的超声效果。
　　
　　6. 结论。
　　
　　该超声细胞破碎机测试结果达标，可以投入使用
　　

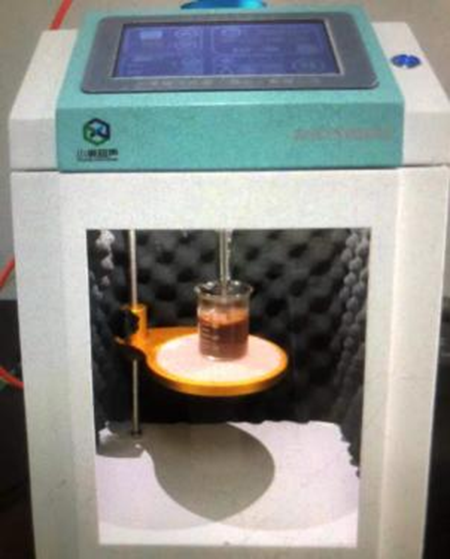

　　7.超声破碎实物图：
